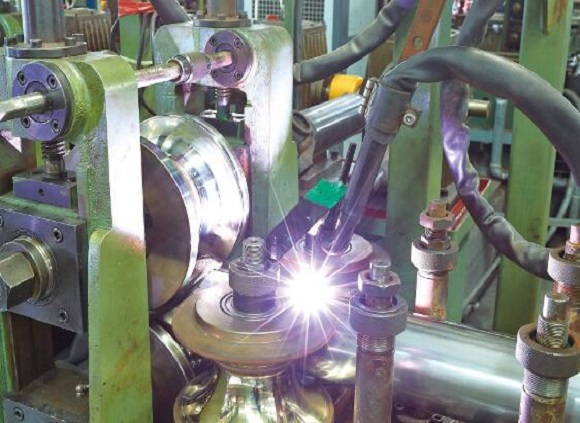

304不锈钢管拥有优良的可焊性，但是在对其进行焊接时，出现碳化物沉淀的景象
。碳化物沉淀是一种比力大的缺点，也是应该尽量预防的
。那么，304不锈钢管焊接时若何预防碳化物沉淀？        当奥氏体不锈钢管中的铬与碳从资猜中抽出并与大气产生反映时，就会产生碳化物沉淀，这会导致钢管的耐侵蚀性降落
。而碳化物的产生是在426~760℃之间，因而在焊接时必要维持焊接区温度低于800℃
；蛘，也能够使用氩气作为；て遄龊附
。

       304不锈钢管在焊接时容易出现热裂纹，优良的焊缝是稻草色的
。碳化物析出一样也极度容易，即金属变黑，造成蓝色或紫色的资料暗示可能的碳化物沉淀
。导致碳化物析出的三大罪魁祸首是太热、行走速度太慢、屏蔽不够
。

       预防不锈钢制品管碳化物析出的最佳步骤是下列关键领导：（1）记住安培法规，即每千分之一英寸的资料厚度使用1安培的焊接电流
。（2）维持适当的前进速度，以预防焊接区域形成过多的热量
。（3）另表使用适当类型和数量的；て逡材芄挥行гし捞蓟镂龀
。        通常情况下，纯氩在焊接304管时的成效是最好的，但当必要更快的前进速度时，尤其是在较厚的零件上或自动化利用中，增长少量氢气并不罕见
。

       在不锈钢焊管上使用GTAW时，推荐使用气体透镜
。气体透镜是铜和黄铜组件与分层不锈钢网筛
。它取代了一个尺度的GTAW火炬筒夹身段
。气体透镜有助于在钨，电弧和焊接熔池周围更均匀地散布气体，并提供优良的冷却作用
。

       304不锈钢管全熔透焊缝必要反吹，用；て甯哺呛阜毂趁
。反冲刷；ず阜煜旅娴拇笃，能够使用贸易设备或造作定造的设备
。最后，请记住维持适量的后流气体，最好的做法是每10安培的焊接电流维持一秒钟的后流
。        以上就是304不锈钢管焊接时若何预防碳化物沉淀的内容了，预防碳化物沉淀要到这其中的一点：在焊接时必要维持焊接区温度低于800℃；也能够使用氩气作为；て遄龊附，这样就能够预防304不锈钢管在焊接时产生碳化物沉淀了
。
