316L不锈钢属于低碳奥氏体不锈钢 ，Mo元素的增长加强了耐氯化物侵蚀的能力 ，较304不锈钢拥有更好的耐晶间侵蚀能力。由于316L不锈钢的综合机能优良 ，被宽泛用于造作石油化工行业中。往期已经说到316L不锈钢管的耐侵蚀机能 ，本期就来说说316L不锈钢制品管膨胀机能的影响成分。

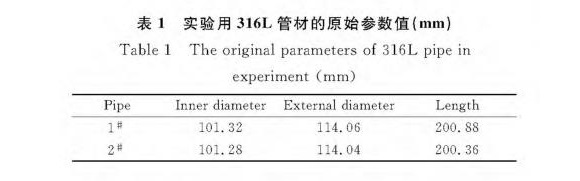

在统一支316L不锈钢制品管上截取两段钢管 ，别离是1#管和2#管（对2#管进行过光滑处置） ，用于径向膨胀。
选取自上而下的膨胀工艺 ，通过液压机实现316L不锈钢管的膨胀。液压机的底座固定 ，压头向下施加与膨胀套管轴向一致的载荷 ，膨胀锥在导向区段的疏导下缓慢进入管子 ，管子在巨大的接触应力下起头产生膨胀变形。
长度 管材在膨胀后 ，径向增大幅度能够叫做膨胀的变形水平 ，也叫做膨胀率。由于内径的增大 ，资料在长度和厚度方面的亏损用于增长管体的体积。膨胀过后 ，1#管和2#管的长度都缩短了。

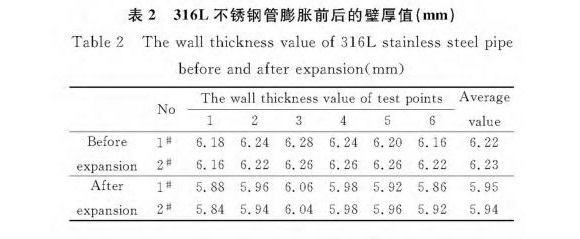

壁厚 选取定点丈量壁厚的步骤 ，两段不锈钢管的原始壁厚并不均匀 ，膨胀后壁厚变动的幅度也不一样。壁厚不均度拥有“遗传性” ，膨胀后钢管的壁厚不均度会增长。

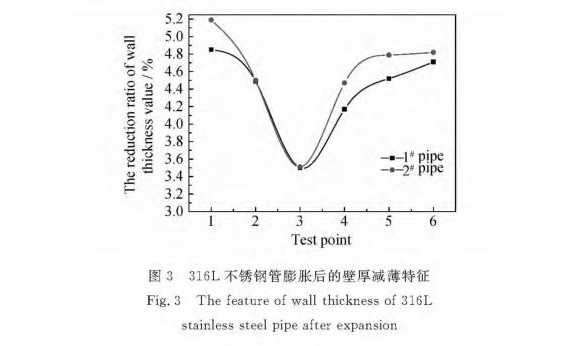

管材的壁厚减幼幅度跟原始壁厚有必然联系 ，钢管在膨胀后依然会存在厚边和薄边 ，且薄边的壁厚变动薄幅度要大于厚边。原因蕴含：套管拥有原始的壁厚不均度 ，薄边变形抗力低于厚边 ，在一致的接触应力下会先产生变形；膨胀力的微幼偏移也会造成壁厚不均度的增长；膨胀锥的加工精度也会影响管子的壁厚变动。为保障管材膨胀后的使用机能 ，必须严格节造原始壁厚误差 ，能够按管材冷加工的经验尺度来划定套管的壁厚不均度。选择材质均匀、原始壁厚不均度幼的管材。
硬度 由于316L不锈钢制品管在塑性变形的时辰产生加工硬化 ，即在变形过程中产生晶格畸变 ，晶粒被拉长、细化 ，出现亚结构或产生不均匀变形等 ，使管材的强度、硬度增长 ，而塑性指标降落。资料的晶粒产生变形 ，晶格能量提高 ，在晶界左近出现位错堆积 ，晶粒内形成位错缠结 ，晶粒破碎还会导致晶界面积增长 ，电化学活性增大。这些都增长了资料的变形抗力 ，硬度得到提高。

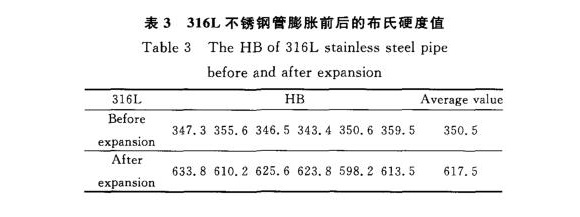

316L不锈钢经过膨胀后 ，均匀硬度增幅极度大 ，并且硬度值颠簸领域较大。这是由于膨胀导致管材变形不均匀和产生残存应力 ，使得管子的硬度也阐发出不均匀性。

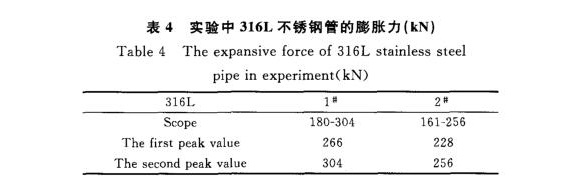

膨胀力 膨胀力是膨胀变形最根基的参数 ，是设计、验算膨胀工具强度的沉要凭据 ，其值的选择是否适当直接影响膨胀作业的成效。由于对2#管进行过光滑处置 ，所需膨胀力比1#管要幼好多。在膨胀过程中 ，316L不锈钢管的膨胀力出现了两次峰值。刚起头膨胀锥对管壁施加压力促使管壁起头屈服 ，但是部门膨胀力会受到资料自身变形抗力的抵消 ，之后加大膨胀力直到膨胀锥的准全数进入管内 ，管子也起头产生屈服 ，这就是第一次出现峰值的时刻。再次出现峰值是在膨胀锥齐全进入管内时 ，此刻膨胀锥的定径区与管壁齐全接触而产生极度大的摩擦力 ，待膨胀过程不变后 ，膨胀力才逐步降落直到不变。影响膨胀力的成分有好多 ，蕴含膨胀锥角、摩擦阻力、管材性质、变形水平以及膨胀速度等 ，在膨胀之前应该做好相应的筹备工作 ，确保膨胀过程的顺利进行。
以上就是316L
不锈钢制品管膨胀机能的影响成分 ，316L不锈钢管经过径向膨胀后产生加工硬化 ，布氏硬度和抗拉强度显著增长 ，在膨胀尝试过程中 ，316L不锈钢所需的膨胀力出现了两次峰值 ，光滑处置能有效降低摩擦阻力。膨胀后316L不锈钢制品管的不均匀变形水平增长 ，可选取管材冷加工的经验尺度对膨胀管的壁厚不均度进行确定 ，同时强化膨胀管加工的质量节造 ，选用相宜的膨胀工艺以保障管材膨胀后的使用机能。
参考资料：张仁勇 ，王霞 ，施岱艳 ，陈勇彬 ，鞠岚 ，张金钟—316L不锈钢管的膨胀机能
